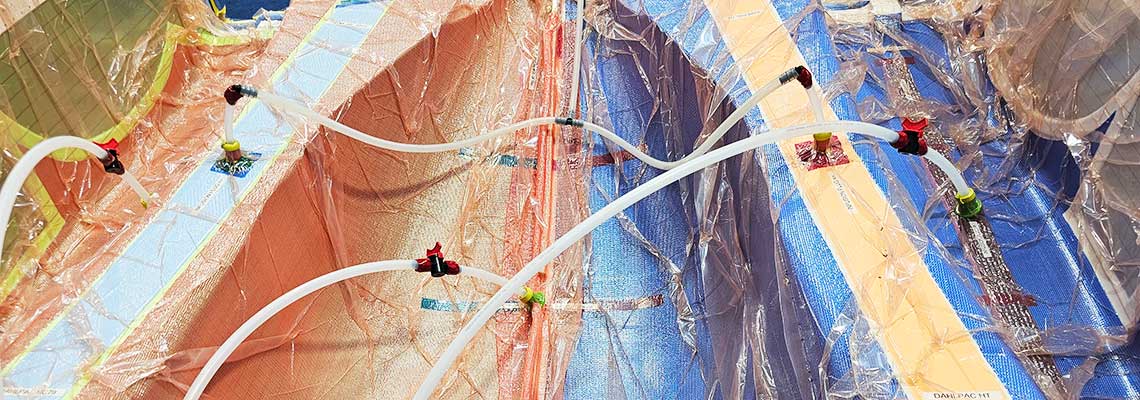

Vacuum infusion – procesul complet de infuzie rasina in materiale compozite

Vacuum infusion – procesul complet de infuzie rasina in materiale compozite

Procesul de vacuum infusion (infuzie de rasina sub vacuum) este una dintre cele mai eficiente metode de fabricatie pentru piese din materiale compozite. Comparativ cu laminarea manuala, infuzia permite un control mult mai bun asupra cantitatii de rasina, reduce porozitatea si imbunatateste proprietatile mecanice ale pieselor.

Metoda este utilizata atat in industrie – in domenii precum aerospace, automotive, naval sau energie eoliana – cat si in ateliere mici sau proiecte hobby unde se doreste obtinerea unor piese usoare si rezistente.

Procesul presupune introducerea rasinii in laminat folosind presiunea negativa generata de o pompa de vacuum, rasina fiind distribuita uniform prin straturile de fibra.

Ce este vacuum infusion

Vacuum infusion este un proces in care rasina este aspirata printr-un laminat uscat (fibra de sticla, carbon sau aramida) folosind diferenta de presiune generata de vacuum.

Pe scurt, procesul functioneaza astfel:

• fibrele sunt asezate uscate in matrita
• ansamblul este inchis cu folie de vacuum
• se creeaza vacuum in sistem
• rasina este aspirata si distribuie uniform prin laminat

Acest proces permite obtinerea unor laminari cu:

• continut controlat de rasina
• raport optim fibra/rasina
• porozitate redusa
• proprietati mecanice superioare

Vacuum infusion este diferit de vacuum bagging, unde rasina este aplicata manual inainte de inchiderea sistemului.

Principiul de functionare al infuziei

Procesul se bazeaza pe diferenta de presiune intre doua zone: zona unde se afla rasina si zona unde se aplica vacuumul.

Pompa de vacuum creeaza o presiune negativa in sistem, iar rasina este aspirata prin straturile de fibra pana cand impregnarea este completa.

Presiunea atmosferica actioneaza asupra sacului de vacuum si compacteaza laminatul, eliminand aerul si excesul de rasina.

Rezultatul este un laminat mai compact si mai uniform decat in laminarea manuala.

Materialele necesare pentru vacuum infusion

Pentru realizarea corecta a procesului sunt necesare mai multe consumabile specifice procesului de vacuum bagging si infuzie.

Folie de vacuum

Folia de vacuum sigileaza sistemul si permite crearea presiunii negative necesare procesului.

Pentru aplicatii de infuzie se utilizeaza folii cu rezistenta mecanica ridicata, elongatie buna si rezistenta la solventi si temperatura.

Folia de vacuum este utilizata pentru etansarea sistemului si mentinerea presiunii negative pe durata procesului de infuzie. Alegerea unei folii de calitate este esentiala pentru a evita pierderile de vacuum si defectele de laminare.

Banda de etansare (sealant tape)

Banda de etansare este utilizata pentru fixarea foliei de vacuum pe matrita si pentru realizarea unei etansari perfecte a sistemului.

Fara o etansare corecta vacuumul nu poate fi mentinut, iar procesul de infuzie nu va functiona corect.

Peel Ply

Peel ply este un material textil special care permite demularea usoara si separa laminatul de materialele auxiliare utilizate in proces.

Acesta lasa de asemenea o suprafata pregatita pentru operatii ulterioare de lipire sau laminare.

Folie perforata

Folia perforata controleaza cantitatea si distribuirea uniforma a rasini care ajunge in laminat. Aditional permite evacuarea excesului de rasina din laminat.

Distribution Mesh (Flow Media)

Unul dintre cele mai importante materiale in procesul de infuzie este distribution mesh, numit si flow media.

Acesta creeaza canale prin care rasina se distribuie rapid peste suprafata laminatului.

Fara acest material, rasina ar circula mult mai lent prin fibre si procesul ar putea dura foarte mult sau ar putea genera zone neimpregnate.

Etapele procesului de vacuum infusion

1. Pregatirea matritei

Primul pas este pregatirea suprafetei matritei prin aplicarea agentului de demulare si verificarea curateniei suprafetei.

Matrita trebuie sa fie perfect curata pentru a evita defectele de suprafata.

2. Asezarea straturilor de fibra

Fibra de sticla, carbon sau aramida este asezata in matrita in configuratia dorita.

Straturile sunt asezate uscate, fara rasina.

3. Aplicarea materialelor auxiliare

Peste laminat se aplica succesiv:

• peel ply
• folie perforata
• distribution mesh
• folie vacuum

Aceste materiale controleaza fluxul de rasina si distribuirea vacuumului.

4. Instalarea sistemului de infuzie

Se instaleaza tubul de alimentare cu rasina si linia de vacuum, impreuna cu valvele si conectorii necesari.

5. Inchiderea sistemului cu folie de vacuum

Intregul ansamblu este acoperit cu folie de vacuum care este etansata pe matrita cu banda butilica.

6. Testarea vacuumului

Inainte de infuzie se verifica daca sistemul mentine vacuumul si daca exista pierderi de aer.

7. Infuzia rasinii

Dupa stabilizarea vacuumului se deschide linia de rasina iar rasina este aspirata in laminat.

Frontul de rasina trebuie monitorizat pentru a evita aparitia zonelor uscate.

8. Polimerizarea

Dupa impregnarea completa a laminatului liniile sunt inchise iar laminatul este lasat sa polimerizeze sub vacuum.

Avantajele procesului de vacuum infusion

• raport optim fibra / rasina
• eliminarea aerului din laminat
• calitate constanta a pieselor
• suprafete mai uniforme
• proprietati mecanice superioare

Aplicatii ale vacuum infusion

Procesul este utilizat intr-o gama larga de industrii:

• industria navala
• constructia palelor pentru turbine eoliene
• industria automotive
• structuri aerospace
• prototipuri si proiecte hobby

Concluzie

Vacuum infusion este una dintre cele mai eficiente metode de fabricatie pentru piese din materiale compozite. Prin controlul precis al fluxului de rasina si utilizarea presiunii negative, procesul permite obtinerea unor laminari de inalta calitate cu proprietati mecanice superioare.

Utilizarea corecta a materialelor consumabile precum folie de vacuum, peel ply, folie perforata si distribution mesh este esentiala pentru obtinerea unor rezultate bune.
