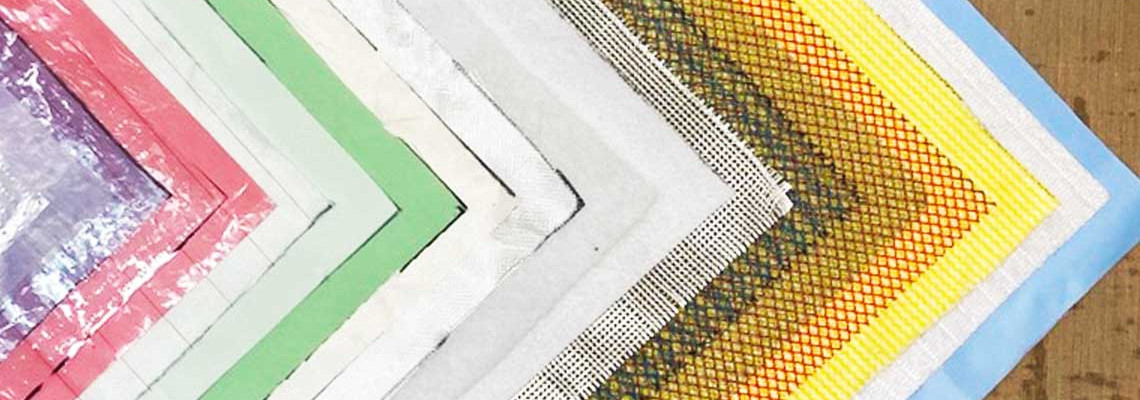

Materiale utilizate in Vacuum Bagging, Infuzie si Prepreg – Ghid complet consumabile compozite

Materiale utilizate in Vacuum Bagging, Infuzie si Prepreg – Ghid complet consumabile

Procesele de vacuum bagging, infuzie rasina si laminarile cu prepreg sunt tehnici folosite pe scara larga in realizarea pieselor compozite din fibra de sticla, fibra de carbon si alte materiale high-performance. Acest ghid complet explica pe larg materialele folosite in aceste procese, rolul fiecaruia si cum sa obtii rezultate profesionale, fie ca esti in mediul hobby, fie in productia industriala.

In acest articol vei afla tot ce trebuie sa stii despre:

• Folie vacuum si rolul ei in etansarea sistemului
• Folie perforata si controlul excesului de rasina
• Peel ply si pregatirea suprafetelor
• Breather & Bleeder pentru drenaj corect
• Plasa de distributie a rasinii (flow media)
• Tuburi si conectori pentru vacuum si rasina
• Benzile de etansare, spray-urile adezive, benzi adezive si auxiliare

Ce este Vacuum Bagging, Infuzie si Prepreg?

Vacuum bagging este un proces in care un laminate impregnat manual sau infuzat este acoperit de un sac specializat si supus presiunii negative pentru a elimina aerul si a compacta straturile. Procesul este esential pentru imbunatatirea raportului fibra/rasina, cresterea proprietatilor mecanice si eliminarea bulelor de aer.

Infuzia de rasina(resin infusion) presupune asezarea fibrei in matrita in stare uscata, urmand ca rasina sa fie aspirata sub vacuum prin plasa de distributie pentru a impregna complet stratul. Acest proces este ideal pentru piese moderne si de mare rigiditate.

Prepreg-urile sunt materiale preimpregnate in fabrica cu rasina cu un raport optim si sunt folosite in special in productia industriala sau in autoclava, unde temperatura si presiunea sunt controlate strict.

Stack-ul materialelor pentru Vacuum Bagging

Un sistem complet de vacuum bagging este alcatuit dintr-o succesiune de straturi, fiecare cu rolul sau specific. In continuare explicam fiecare material si modul in care contribuie la procesul global.

Folie vacuum – Etansarea sistemului

Folie vacuum este un film flexibil, transparent, folosit pentru a sigila intregul sistem sub vid. Rolul sau este de a mentine presiunea negativa in intregul ansamblu, permitand evacuarea aerului si densificarea straturilor. Foliile profesionale sunt proiectate sa reziste la temperaturi ridicate si sa nu se rupa in timpul procesului.

Materialele cu rezistenta mai mare la temperaturi (pana la 150°C) pot fi folosite si in procese cu cure termice moderate, inclusiv in unele aplicatii cu prepreguri.

Folie perforata – Controlul excesului de rasina

Folie perforata (release film perforat) permite rasinii sa treaca in mod controlat in materialele absorbante din sistemul de vacuum. Perforatiile sunt atent dimensionate astfel incat sa asigure drenajul eficient fara blocarea fluxului.

Folia perforata functioneaza ca un strat separator intre laminate si materialele absorbante, prevenind lipirea directa si pastrand canale de scurgere pentru rasina in timpul evacuarii aerului.

Peel ply – Pregatirea suprafetelor

Peel ply este o tesatura de demulare aplicata de obicei direct pe suprafata laminatului. Dupa procesul de vacuum bagging sau infuzie, acesta se indeparteaza usor si lasa o textura micro-rugata, ideala pentru suprafete care vor fi lipite sau laminate ulterior.

Folosirea peel ply poate reduce semnificativ timpul de pregatire a suprafetei, eliminand nevoia de slefuire mecanica.

Breather & Bleeder – Absorbtia aerului si rasinii

Breather & Bleeder este un material poros care asigura drenajul aerului si absorbtia excesului de rasina. In vacuum bagging, acesta este plasat peste folia perforata sau stratul de release film si ajuta la eliminarea aerului nedorit si la directionarea surplusului de rasina catre zonele unde poate fi absorbit.

Acest material este folosit in mod special in procesele de wet lay-up si vacuum bagging, unde impregnarea este facuta manual si necesita colectarea eficienta a rasinii in exces.

Daca doresti sa intelegi mai bine diferentele dintre peel ply si folia perforata si modul in care acestea influenteaza eliminarea excesului de rasina, citeste si articolul: Peel Ply vs Folie Perforata – diferente si utilizare in vacuum bagging .

Plasa de distributie a rasinii – Infusion Media / Flow Mesh

Plasa de distributie a rasinii este cunoscuta si ca resin distribution mesh sau flow media. Rolul sau este de a facilita curgerea si dispersia rasinii in mod uniform pe suprafata laminatului in timpul unei infuzii de rasina sub vacuum.

Fara aceasta plasa, rasina ar putea sa curga neuniform, afectand calitatea laminatului sau ducand la defecte precum zone uscate. In unele aplicatii, se suprapun straturi multiple de media flow pentru a accelera viteza de curgere si a optimiza infuzia.

Tuburi si conectori – Reteaua de vacuum si rasina

In partea de distributie a vidului si a rasinii, tuburile si conectorii sunt esentiali:

• Tub spiralat – tub cu spire spiralate care ajuta la distribuirea rasinii mai eficient in media flow si la evitarea blocajelor;
• Tub vacuum – tub simplu prin care se creeaza presiunea negativa in sistem;
• Conectori vacuum – elemente in forma de L, T, Y sau drept pentru realizarea conexiunilor si a traseelor de vacuum;

Aceste elemente pot fi gasite ca produse individuale pe BestTools si se adapteaza in functie de topologia piesei si de cerintele procesului.

Benzile de etansare si spray-urile adezive

Benzile specializate sunt utilizate pentru sigilarea sacului de vacuum si pentru fixarea temporara a materialelor:

• Banda etansare – asigura sigilarea marginilor sacului si previne patrunderea aerului;
• Spray adeziv pentru vacuum infusion – folosit pentru fixarea temporara a materialelor (de exemplu peel ply sau foliilor);
• Banda siliconica temperaturi inalte – utila pentru fixari la temperaturi ridicate sau in aplicatii specifice.

Valvele de vacuum si porturile de conectare

Valvele si porturile de conectare permit conectarea sigura a pompelor de vacuum si a tuburilor, asigurand un flux constant de presiune negativa fara scurgeri nedorite. Aceste piese, de obicei fabricate din materiale elastice sau polietilene, sunt indispensabile in orice sistem de vacuum bagging stabil.

Diferente intre procese: Wet Lay-Up, Infuzie si Prepreg

Fiecare metoda de prelucrare compozita foloseste o combinatie diferita de materiale:

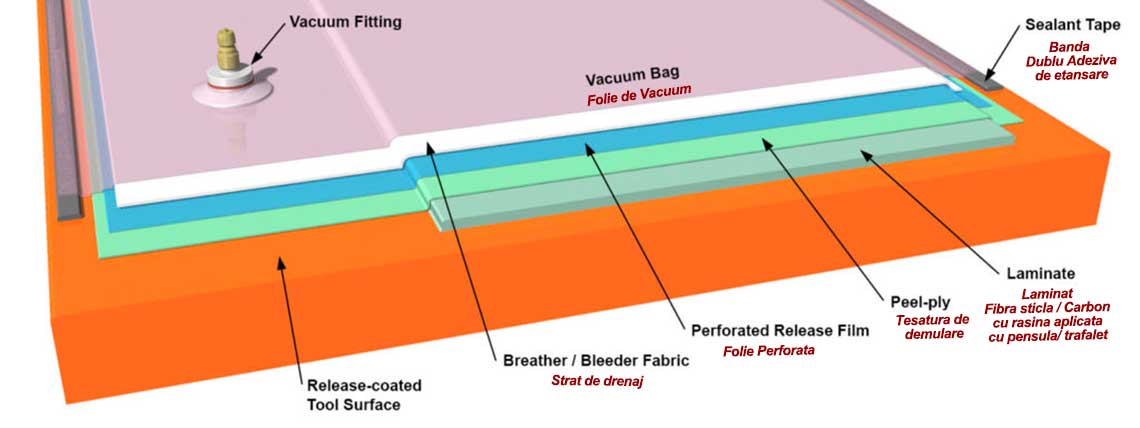

• Vacuum bagging (wet lay-up) – impregnare manuala urmata de compactare sub vacuum cu breather, folie perforata si folie vacuum;

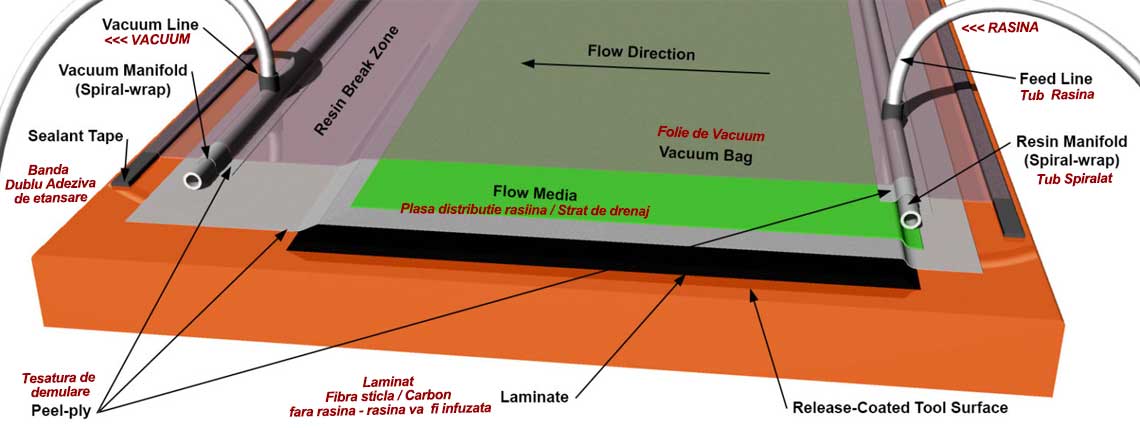

• Infuzie rasina – fibra uscata este infiltrata de rasina folosind flow media, plasa distributie si tuburi specializate;

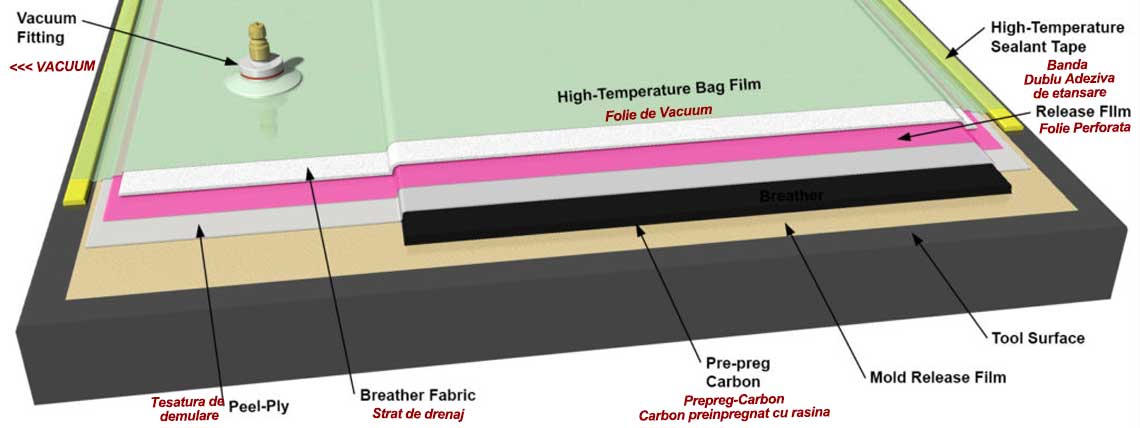

• Prepreg – materiale preimpregnate care sunt consolidate sub vid si caldura (uneori in autoclava) pentru rezultate maxime.

Ordinea corecta a straturilor intr-un sistem de vacuum bagging este explicata pas cu pas in articolul: Laminare manuala cu vacuum (Vacuum Bagging) – ghid complet pentru structura straturilor .

Greseli frecvente in utilizarea materialelor

• Lipsa unui breather de dimensiuni adecvate;
• Utilizarea foliei vacuum care nu suporta temperatura de lucru;
• Alegerea emdiilor de distributie nepotrivite pentru rasina folosita;
• Etansarea incompleta a sacului de vacuum;
• Connectori nepotrivit dimensionati pentru tuburi sau spiral wrap.

Concluzie

In domeniul compozitelor, intelegerea si alegerea corecta a materialelor pentru procese precum vacuum bagging, infuzie rasina si prepreg poate face diferenta intre un laminar mediu si unul performant.

Alegand materiale specializate, adaptate procesului si conditilor de lucru, vei obtine piese cu proprietati mecanice ridicate si un control excelent asupra raportului fibra/rasina.
